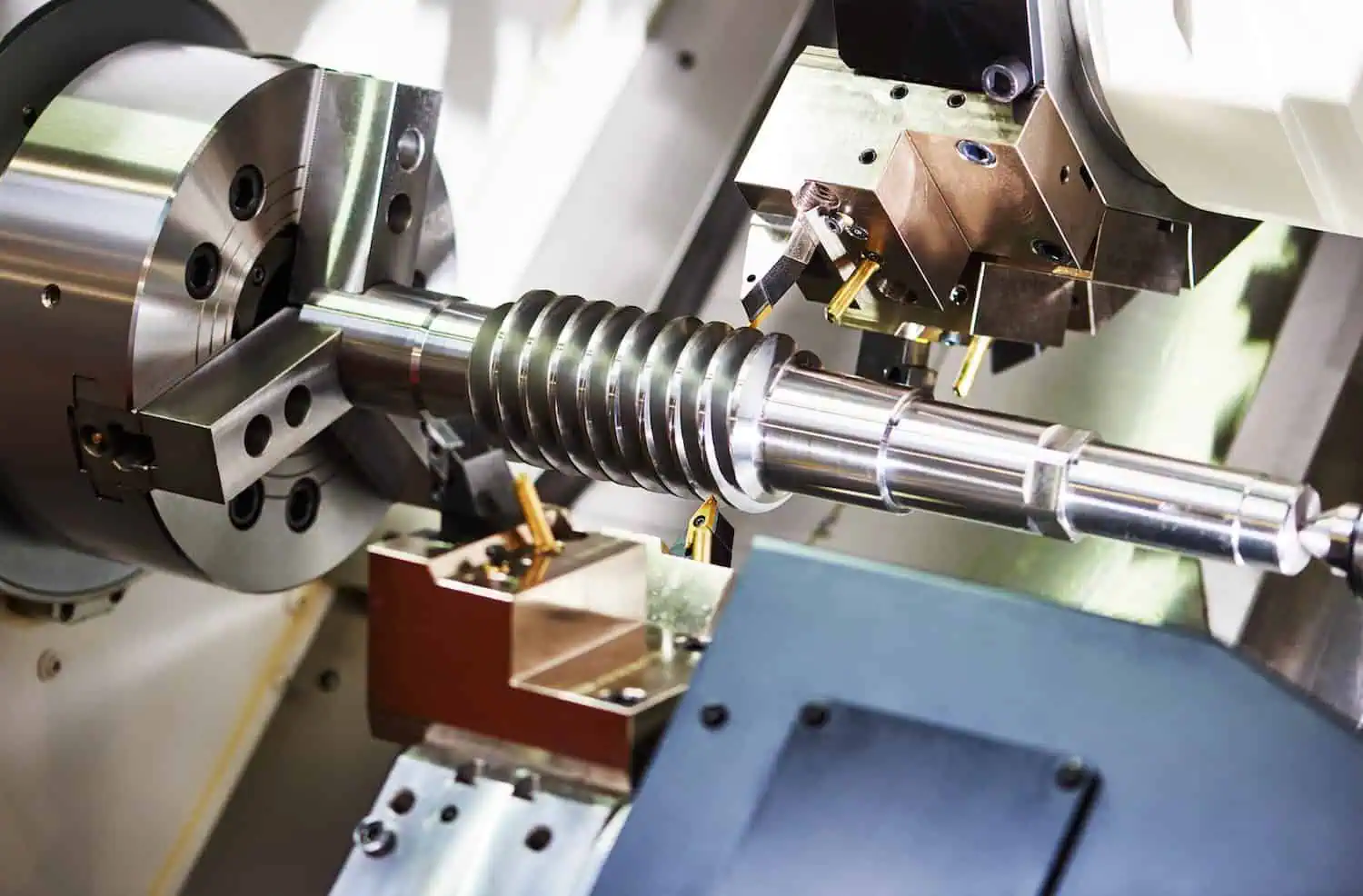

CNC torna, iş parçasının yüksek hızda döndüğü, kesici takımın ise bilgisayar kontrolünde ilerleyerek malzemeden talaş kaldırdığı bir takım tezgahıdır. “CNC” açılımı bilgisayarlı sayısal kontrol (Computer Numerical Control) demektir; yani tüm hareketler operatörün elinden değil, önceden yazılmış bir programdan yönetilir. Silindirik ve konik parça üretiminin temel makinesidir.

Elinize bir mil, burç ya da rakor aldığınızda büyük ihtimalle bir CNC tornadan geçmiştir. Bu yazıda CNC tornanın nasıl çalıştığını, ana parçalarını, hangi işlemleri yaptığını ve konvansiyonel tornadan farkını anlatıyoruz.

CNC torna nasıl çalışır?

Çalışma mantığı dönmeye dayanır. İş parçası “ayna” adı verilen bir bağlama düzeneğine sıkıştırılır ve iş mili (spindle) tarafından yüksek devirde döndürülür. Kesici takım ise taret üzerinde durur ve iki temel eksende hareket eder: parça ekseni boyunca (Z ekseni) ve parçaya dik, yani çapı belirleyen yönde (X ekseni).

Süreç adım adım şöyle işler. Parçanın teknik resmi CAD/CAM yazılımında takım yollarına dönüştürülür ve G kodu programı oluşturulur. Operatör hammaddeyi aynaya bağlar, takımları tarete yerleştirir ve programı yükler. Tezgah çalışmaya başladığında dönen parçaya takım kontrollü biçimde dalar; istenen çapı ve formu mikron hassasiyetinde işler. Program bittiğinde parça ölçüsünde ve tekrarlanabilir biçimde hazırdır.

CNC tornanın ana parçaları

Bir CNC tornayı tanımak, nasıl çalıştığını anlamayı kolaylaştırır:

  • İş mili (spindle): Parçayı döndüren ana eksendir. Devir hızı işlenen malzemeye göre ayarlanır.
  • Ayna (chuck): İş parçasını merkezde ve sıkı şekilde tutan bağlama düzeneği.
  • Taret (turret): Birden çok kesici takımı barındırır; program gerektikçe takımları otomatik değiştirir.
  • Gezer punta (tailstock): Uzun parçaların serbest ucunu destekleyerek titreşimi önler.
  • Kontrol ünitesi: G kodunu okuyup eksenleri yöneten beyindir.

Daha gelişmiş tezgahlarda bunlara tahrikli takımlar, Y ekseni, C ekseni ve karşı iş mili (sub-spindle) eklenir; böylece parça tek bağlamada hem tornalanır hem frezelenir.

CNC tornada hangi işlemler yapılır?

Torna sadece çap işlemekle sınırlı değildir. Tek bağlamada pek çok işlem tamamlanabilir:

  • Dış ve iç çap tornalama: Parçanın dış yüzeyi ve delik içi işlenir.
  • Alın tornalama: Parçanın yüzü düzlenir, boy ölçüsü tutturulur.
  • Kanal açma: Segman yuvası, O-ring kanalı gibi yuvalar açılır.
  • Vida ve diş çekme: İç ve dış dişler hassas biçimde işlenir.
  • Delik delme ve raybalama: Merkez delikler açılır ve hassaslaştırılır.
  • Konik ve profil işleme: Açılı yüzeyler ve özel formlar çıkarılır.

CNC torna çeşitleri

İhtiyaca göre farklı torna tipleri kullanılır:

  • Üniversal CNC torna: En yaygın tip; geniş bir parça yelpazesi için uygundur.
  • Dik torna (vertical): Büyük çaplı ve ağır parçalar için iş mili dikey konumdadır.
  • Kayar otomat (İsviçre tipi): İnce ve uzun parçaların seri üretiminde yüksek hassasiyet sağlar.
  • Torna-freze (mill-turn) merkezi: Tornalama ve frezelemeyi tek tezgahta birleştirir; karmaşık parçalarda kurulum sayısını azaltır.

CNC torna ile konvansiyonel torna farkı

Konvansiyonel tornada operatör her hareketi elle yapar; ölçü ustanın elinden çıkar. Tek parça veya basit işler için işe yarar, ancak seride her parçanın aynı çıkması zordur.

CNC tornada ise hareketleri program yönetir. Sonuçları nettir: yüzlerce parça aynı ölçüde çıkar, ±0,01 mm gibi sıkı toleranslar rahatça tutturulur, karmaşık profiller tek programla üretilir ve üretim hızı artar. Hassas ve seri işlerde CNC torna açık ara öndedir.

İşin diğer yarısı olan frezeleme ve ikisi arasındaki farklar için CNC Freze Nedir ve CNC Torna ile Freze Farkı yazılarımıza göz atabilirsiniz.

Hangi parçalar ve malzemeler işlenir?

CNC torna, dönel simetriye sahip hemen her parçada kullanılır: miller, burçlar, pimler, rakorlar, flanşlar, bağlantı elemanları, hidrolik ve pnömatik parçalar. Malzeme tarafında alüminyum, çelik, paslanmaz çelik, titanyum, pirinç, bakır ve mühendislik plastikleri rahatlıkla işlenebilir. Her malzeme için kesme hızı, takım ve soğutma ayrı ayrı belirlenir.

Sıkça Sorulan Sorular

CNC torna ne işe yarar? CNC torna, silindirik ve konik parçaları yüksek hassasiyet ve tekrarlanabilirlikle üretmeye yarar. Mil, burç, rakor gibi dönel parçaların seri üretimi büyük ölçüde bu tezgaha dayanır.

CNC torna ile freze arasındaki fark nedir? Tornada iş parçası döner, takım sabit eksende ilerler; bu yüzden dönel parçalar için uygundur. Frezede ise takım döner, parça sabittir; düz yüzeyler ve karmaşık formlar için kullanılır. İki yöntem çoğu zaman birbirini tamamlar.

CNC torna hangi toleransta çalışır? İyi bir CNC tornada ±0,01 mm tolerans standarttır. Ek taşlama ve hassas işleme ile mikron seviyesine, yani ±0,005 mm ve altına inilebilir.

CNC tornada üretim için ne göndermeliyim? Parçanın teknik resmi (ölçü ve toleranslarıyla) veya üç boyutlu modeli (STEP/IGES) yeterlidir. Çiziminiz yoksa numune parçadan da üretim yapılabilir.
